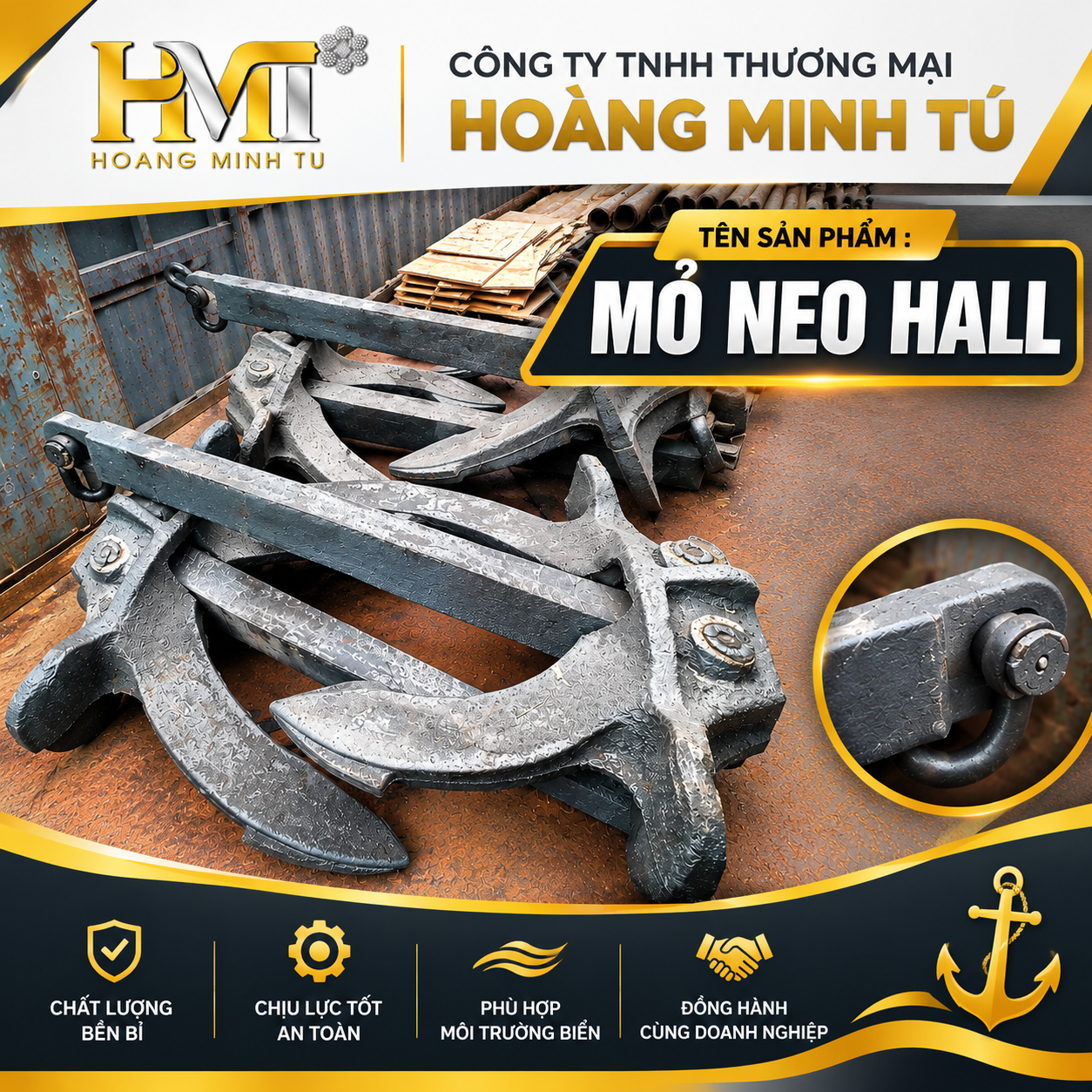

MỎ NEO HALL LÀ GÌ? CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ ỨNG DỤNG

1. Mỏ neo Hall là gì?

Mỏ neo Hall (Hall Anchor) là loại mỏ neo tàu biển có thiết kế không ngáng, thường được sử dụng trên tàu hàng, tàu vận tải, tàu dịch vụ hàng hải và nhiều loại tàu thủy khác. Sản phẩm được thiết kế để bám vào nền đáy biển, giúp giữ tàu ổn định khi neo đậu.

Điểm đặc trưng của mỏ neo Hall là phần thân neo có khả năng xoay tương đối với hai cánh neo. Khi được thả xuống đáy biển, hai cánh neo có thể xoay và cắm vào nền đất, cát hoặc bùn phù hợp, tạo lực giữ tàu.

So với những loại mỏ neo có ngáng truyền thống, mỏ neo Hall có thiết kế gọn, thuận tiện cho việc thu neo bằng tời neo và bố trí trong hốc neo trên mũi tàu.

Hiện nay, mỏ neo Hall được sử dụng trong nhiều hệ thống neo tàu biển, đặc biệt ở những vị trí yêu cầu thiết bị neo có kết cấu chắc chắn, dễ vận hành và phù hợp với hệ thống thiết bị trên tàu.

2. Cấu tạo của mỏ neo Hall

Mỏ neo Hall có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều đảm nhiệm một chức năng riêng, giúp neo có thể tiếp xúc và bám vào nền đáy biển.

Các bộ phận chính của mỏ neo Hall bao gồm:

2.1. Thân neo (Anchor Shank)

Thân neo là bộ phận chính, có dạng thanh thép chịu lực, liên kết với các bộ phận còn lại của mỏ neo.

Thân neo có nhiệm vụ:

• Truyền lực kéo từ dây xích neo đến cánh neo.
• Giữ kết cấu tổng thể của mỏ neo.
• Hỗ trợ cánh neo xoay và định hướng khi neo tiếp xúc với đáy biển.

Thân neo thường được chế tạo từ thép có cơ tính phù hợp với yêu cầu thiết kế, khả năng chịu tải và điều kiện làm việc trong môi trường biển.

2.2. Cánh neo (Anchor Flukes)

Cánh neo là bộ phận trực tiếp cắm vào nền đáy biển để tạo lực giữ tàu. Mỏ neo Hall thông thường có hai cánh neo được bố trí đối xứng.

Khi neo được kéo trên đáy biển, cánh neo có thể xoay theo hướng phù hợp để xuyên vào lớp đất nền. Khả năng bám của cánh neo phụ thuộc vào hình dạng, kích thước, góc làm việc và đặc tính của nền đáy biển.

2.3. Chốt xoay và khớp nối (Trunnion)

Đây là bộ phận liên kết giữa thân neo và cụm cánh neo, cho phép cánh neo xoay trong phạm vi thiết kế.

Cơ cấu xoay giúp mỏ neo Hall có thể thay đổi góc cắm của cánh neo khi tiếp xúc với đáy biển, hỗ trợ quá trình tạo lực giữ.

2.4. Mũi neo (Anchor Crown)

Mũi neo là phần nằm ở đầu dưới của cụm cánh neo, có vai trò hỗ trợ định hướng và giúp các cánh neo tiếp xúc với nền đáy biển trong quá trình thả neo.

Hình dạng của phần này được thiết kế để phù hợp với kết cấu tổng thể của từng dòng neo.

2.5. Lỗ liên kết xích neo (Anchor Shackle Connection)

Đây là vị trí kết nối giữa mỏ neo và hệ thống xích neo tàu biển, thường thông qua ma ní neo hoặc phụ kiện liên kết phù hợp.

Bộ phận liên kết cần tương thích về kích thước, tải trọng và tiêu chuẩn kỹ thuật với hệ thống xích neo được sử dụng.

3. Nguyên lý hoạt động của mỏ neo Hall

Mỏ neo Hall hoạt động dựa trên nguyên lý sử dụng lực kéo của xích neo để làm cánh neo cắm vào nền đáy biển, từ đó tạo lực giữ tàu.

Quá trình hoạt động cơ bản gồm các bước sau:

Bước 1: Thả mỏ neo

Mỏ neo Hall được thả xuống biển bằng hệ thống tời neo và xích neo. Khi chạm đáy biển, neo nằm trên bề mặt nền đáy.

Bước 2: Kéo xích neo

Khi tàu chịu tác động của gió, dòng chảy hoặc sóng biển, lực kéo từ hệ thống xích neo truyền đến thân neo. Lực kéo này giúp neo dịch chuyển trên đáy biển.

Bước 3: Cánh neo cắm vào nền đáy

Trong quá trình dịch chuyển, cánh neo xoay và dần cắm vào nền đất hoặc cát. Khi cánh neo xuyên vào nền đáy, sức kháng của đất nền tạo ra lực giữ.

Bước 4: Hình thành lực giữ neo

Khi cánh neo đã cắm sâu vào nền đáy, mỏ neo tạo lực chống lại lực kéo từ tàu. Khả năng giữ neo phụ thuộc vào đặc tính nền đáy, độ sâu cắm neo, chiều dài xích được thả và điều kiện môi trường.

Bước 5: Thu hồi mỏ neo

Khi cần di chuyển tàu, tời neo kéo xích để thu hồi mỏ neo. Trong quá trình kéo theo hướng phù hợp, cánh neo dần thoát khỏi nền đáy và được đưa lên tàu.

4. Đặc điểm và ưu điểm của mỏ neo Hall

Mỏ neo Hall được sử dụng trong ngành hàng hải nhờ thiết kế và khả năng tương thích với nhiều hệ thống neo tàu.

4.1. Thiết kế không ngáng, kết cấu gọn

Mỏ neo Hall không sử dụng thanh ngáng ngang như một số dòng neo truyền thống. Thiết kế này giúp sản phẩm thuận tiện hơn trong việc bố trí và thu hồi trên những hệ thống tàu được thiết kế tương thích.

4.2. Cánh neo có khả năng xoay

Cánh neo có thể xoay tương đối với thân neo, giúp điều chỉnh góc làm việc khi tiếp xúc với nền đáy biển. Đây là đặc điểm quan trọng giúp mỏ neo hình thành lực bám.

4.3. Kết cấu chắc chắn

Mỏ neo Hall thường được chế tạo bằng thép đúc hoặc kết cấu thép theo thiết kế của nhà sản xuất. Vật liệu và quy trình chế tạo cần đáp ứng yêu cầu về cơ tính, độ bền và khả năng làm việc trong môi trường biển.

4.4. Phù hợp với nhiều hệ thống neo tàu

Mỏ neo Hall có thể được sử dụng trên các tàu có hệ thống neo tương thích. Việc lựa chọn cần căn cứ vào thiết kế tàu, khối lượng neo, hệ thống xích neo và yêu cầu của đơn vị đăng kiểm.

4.5. Thuận tiện cho quá trình vận hành

Với kết cấu không ngáng, mỏ neo Hall có thể được bố trí trong hốc neo phù hợp, giúp thuận tiện cho quá trình thả và thu hồi neo. Tuy nhiên, khả năng thu neo còn phụ thuộc vào thiết kế mũi tàu và hệ thống tời neo.

5. Ứng dụng của mỏ neo Hall trong ngành hàng hải

Mỏ neo Hall được sử dụng trong các hệ thống neo của tàu biển và một số phương tiện thủy có thiết kế phù hợp.

5.1. Tàu chở hàng và tàu vận tải

Mỏ neo Hall có thể được trang bị cho tàu chở hàng tổng hợp, tàu vận tải và một số tàu thương mại, nhằm hỗ trợ giữ tàu tại các khu vực neo đậu.

5.2. Tàu chở hàng rời

Các tàu chở hàng rời thường được trang bị hệ thống neo ở mũi tàu. Mỏ neo Hall là một trong những lựa chọn có thể được sử dụng tùy theo thiết kế và yêu cầu kỹ thuật của tàu.

5.3. Tàu dịch vụ hàng hải

Mỏ neo Hall có thể được sử dụng trên một số loại tàu dịch vụ hàng hải, tàu hỗ trợ và phương tiện làm việc trên biển khi hệ thống neo được thiết kế tương thích.

5.4. Tàu công trình và tàu chuyên dụng

Một số tàu công trình, tàu chuyên dụng có thể sử dụng mỏ neo Hall trong hệ thống neo thông thường. Việc lựa chọn phải căn cứ vào nhiệm vụ, tải trọng và điều kiện làm việc của từng tàu.

5.5. Tàu neo đậu tại cảng và vùng nước được phép neo

Mỏ neo Hall có thể được sử dụng để hỗ trợ giữ tàu tại khu vực neo đậu phù hợp, tùy thuộc vào độ sâu, nền đáy, thời tiết và quy định hàng hải tại khu vực.

6. Thông số kỹ thuật của mỏ neo Hall

Thông số kỹ thuật của mỏ neo Hall phụ thuộc vào nhà sản xuất, khối lượng thiết kế, tiêu chuẩn chế tạo và yêu cầu của từng loại tàu.

Một số thông số thường được quan tâm khi lựa chọn sản phẩm gồm:

Thông số	Nội dung
Tên sản phẩm	Mỏ neo Hall
Tên tiếng Anh	Hall Anchor
Kiểu neo	Neo không ngáng
Vật liệu	Thép đúc hoặc vật liệu theo thiết kế
Kết cấu	Thân neo và cụm hai cánh neo
Cơ cấu cánh neo	Có khả năng xoay
Khối lượng	Theo yêu cầu thiết kế
Kích thước	Theo bản vẽ và tiêu chuẩn sản xuất
Bề mặt	Theo yêu cầu kỹ thuật và môi trường sử dụng
Tiêu chuẩn	Theo hồ sơ thiết kế, tiêu chuẩn áp dụng và yêu cầu đăng kiểm
Ứng dụng	Hệ thống neo tàu biển

Lưu ý: Khối lượng, kích thước và khả năng giữ neo không giống nhau giữa các dòng sản phẩm. Khi đặt hàng, khách hàng nên yêu cầu bản vẽ kỹ thuật và bảng thông số của đúng model để đối chiếu.

7. Các loại mỏ neo Hall phổ biến

Mỏ neo Hall có thể được phân loại theo nhiều tiêu chí, tùy theo thiết kế và yêu cầu sử dụng.

7.1. Phân loại theo khối lượng

Mỏ neo Hall được sản xuất với nhiều mức khối lượng khác nhau để phù hợp với từng loại tàu và hệ thống neo.

Khối lượng neo cần được xác định dựa trên hồ sơ thiết kế tàu, không nên lựa chọn chỉ dựa trên kích thước hoặc kinh nghiệm sử dụng của tàu khác.

7.2. Phân loại theo vật liệu và phương pháp chế tạo

Tùy theo nhà sản xuất, mỏ neo Hall có thể được chế tạo bằng phương pháp đúc thép hoặc phương pháp chế tạo khác phù hợp với thiết kế.

Đối với sản phẩm dùng trong hàng hải, cần quan tâm đến cơ tính vật liệu, chất lượng mối nối (nếu có), kiểm tra không phá hủy và hồ sơ nghiệm thu theo yêu cầu.

7.3. Phân loại theo tiêu chuẩn chế tạo

Mỏ neo Hall có thể được sản xuất theo những tiêu chuẩn hoặc bản vẽ kỹ thuật khác nhau. Khi mua hàng, cần xác định rõ tiêu chuẩn áp dụng và yêu cầu chứng nhận của chủ tàu hoặc đơn vị đăng kiểm.

Không nên mặc định mọi mỏ neo Hall đều có cùng kích thước, tải trọng hoặc khả năng thay thế cho nhau.

8. Cách lựa chọn mỏ neo Hall phù hợp

Việc lựa chọn mỏ neo Hall cần dựa trên nhiều yếu tố kỹ thuật để đảm bảo khả năng làm việc và tính tương thích với hệ thống neo của tàu.

8.1. Xác định khối lượng mỏ neo

Khối lượng mỏ neo cần được xác định theo thiết kế hệ thống neo của tàu. Những yếu tố cần xem xét gồm kích thước tàu, lượng chiếm nước, vùng hoạt động và yêu cầu thiết kế.

Không nên tự ý tăng hoặc giảm khối lượng neo khi chưa có đánh giá kỹ thuật, bởi điều này có thể ảnh hưởng đến toàn bộ hệ thống neo.

8.2. Kiểm tra kích thước và kết cấu

Cần kiểm tra chiều dài thân neo, kích thước cánh neo, khoảng cách các bộ phận và kích thước vị trí liên kết xích.

Nếu thay thế neo cũ, cần đối chiếu bản vẽ của neo mới với kích thước hốc neo và hệ thống thu hồi trên tàu.

8.3. Lựa chọn vật liệu phù hợp

Mỏ neo hoạt động trong môi trường biển, thường xuyên tiếp xúc với nước mặn và có thể chịu va đập trong quá trình vận hành.

Vì vậy, cần xem xét chất lượng vật liệu, cơ tính, phương pháp bảo vệ bề mặt và hồ sơ kiểm tra chất lượng theo yêu cầu sử dụng.

8.4. Kiểm tra sự tương thích với xích neo

Mỏ neo cần kết nối phù hợp với xích neo thông qua phụ kiện liên kết tương ứng. Cần kiểm tra kích thước mắt xích, loại ma ní, kích thước chốt và khả năng chịu lực của toàn bộ cụm liên kết.

Không nên chỉ căn cứ vào đường kính danh nghĩa của xích để lựa chọn phụ kiện mà bỏ qua kích thước thực tế và yêu cầu kỹ thuật.

8.5. Kiểm tra chứng chỉ và hồ sơ chất lượng

Đối với mỏ neo sử dụng trên tàu biển, khách hàng nên yêu cầu các hồ sơ phù hợp với đơn hàng, chẳng hạn như:

• Chứng chỉ vật liệu.
• Chứng nhận kiểm tra chất lượng.
• Bản vẽ kỹ thuật và bảng thông số.
• Hồ sơ thử tải hoặc kiểm tra theo yêu cầu.
• Chứng nhận của tổ chức đăng kiểm, nếu hợp đồng hoặc thiết kế yêu cầu.

Cần xác minh phạm vi và hiệu lực của chứng chỉ, tránh nhầm lẫn giữa chứng chỉ chất lượng của nhà sản xuất và chứng nhận đăng kiểm.

9. Những yếu tố ảnh hưởng đến khả năng giữ của mỏ neo Hall

Khả năng giữ của mỏ neo Hall không chỉ phụ thuộc vào khối lượng của neo mà còn chịu ảnh hưởng bởi nhiều yếu tố khác nhau.

Đặc điểm nền đáy biển: Nền cát, bùn, sét, đá hoặc nền hỗn hợp có khả năng tạo lực giữ khác nhau. Mỏ neo có thể không đạt khả năng giữ như thiết kế nếu nền đáy không phù hợp.

Chiều dài xích neo: Chiều dài xích được thả và góc kéo tại vị trí neo ảnh hưởng đến hướng truyền lực và khả năng neo cắm vào nền đáy.

Điều kiện thời tiết: Gió, sóng và dòng chảy có thể làm tăng lực tác động lên hệ thống neo, khiến yêu cầu về khả năng giữ thay đổi.

Tình trạng thiết bị: Cánh neo, chốt xoay, vị trí liên kết và các bộ phận chịu lực cần được kiểm tra định kỳ. Các chi tiết bị mòn, biến dạng hoặc hư hỏng có thể ảnh hưởng đến hoạt động của neo.

Kỹ thuật thả neo: Quy trình thả neo và chiều dài xích phù hợp với điều kiện thực tế có vai trò quan trọng đối với khả năng giữ tàu.

Do đó, không nên đánh giá khả năng giữ của mỏ neo chỉ dựa vào khối lượng. Việc tính toán và lựa chọn cần tuân theo yêu cầu kỹ thuật của hệ thống neo.

10. Quy trình kiểm tra và bảo dưỡng mỏ neo Hall

Để duy trì tình trạng làm việc của mỏ neo Hall, cần kiểm tra và bảo dưỡng theo kế hoạch phù hợp với tần suất sử dụng và môi trường hoạt động.

Kiểm tra ngoại quan: Quan sát thân neo, cánh neo và các vị trí liên kết để phát hiện vết nứt, biến dạng, ăn mòn hoặc hư hỏng bất thường.

Kiểm tra cơ cấu xoay: Kiểm tra tình trạng chốt và khớp xoay, phát hiện hiện tượng kẹt, mòn hoặc lỏng bất thường.

Kiểm tra vị trí liên kết xích: Kiểm tra lỗ liên kết, ma ní và chốt nối, đảm bảo các chi tiết không bị biến dạng hoặc mài mòn vượt giới hạn cho phép.

Vệ sinh và bảo vệ bề mặt: Loại bỏ bùn đất, muối và các chất bám trên bề mặt. Thực hiện biện pháp bảo vệ chống ăn mòn phù hợp với hướng dẫn của nhà sản xuất.

Kiểm tra theo định kỳ: Thực hiện kiểm tra chuyên sâu và thử nghiệm khi cần thiết theo quy định của tàu, nhà sản xuất hoặc đơn vị đăng kiểm.

Khi phát hiện dấu hiệu nứt, biến dạng hoặc hư hỏng tại các bộ phận chịu lực, cần ngừng sử dụng và tiến hành đánh giá kỹ thuật trước khi đưa neo trở lại làm việc.

11. So sánh mỏ neo Hall với một số loại mỏ neo khác

Mỗi loại mỏ neo có kết cấu, nguyên lý làm việc và phạm vi ứng dụng riêng. Việc so sánh cần dựa trên thiết kế cụ thể thay vì chỉ dựa vào tên gọi.

Tiêu chí	Mỏ neo Hall	Mỏ neo có ngáng	Mỏ neo HHP
Kết cấu	Không ngáng, cánh neo xoay	Có thanh ngáng	Cánh neo thiết kế để tăng khả năng giữ
Cơ cấu cánh	Xoay tương đối với thân neo	Tùy thiết kế	Tùy thiết kế
Bố trí trên tàu	Phù hợp với hốc neo tương thích	Phụ thuộc kết cấu ngáng và thiết kế tàu	Phụ thuộc thiết kế neo và tàu
Khả năng giữ	Phụ thuộc nền đáy và điều kiện neo	Phụ thuộc thiết kế và nền đáy	Có thể đạt tỷ số giữ trên trọng lượng cao theo thiết kế
Ứng dụng	Hệ thống neo tàu biển phù hợp	Tùy loại tàu và mục đích sử dụng	Các hệ thống cần loại neo có khả năng giữ cao theo thiết kế

HHP (High Holding Power) là thuật ngữ chỉ nhóm neo có khả năng giữ cao so với trọng lượng theo tiêu chuẩn áp dụng. Không nên mặc định mọi mỏ neo Hall đều là neo HHP nếu chưa có chứng nhận hoặc tài liệu kỹ thuật tương ứng.

12. Giá mỏ neo Hall hiện nay

Giá mỏ neo Hall phụ thuộc vào khối lượng, kích thước, vật liệu, phương pháp sản xuất, tiêu chuẩn chế tạo và yêu cầu chứng nhận.

Một số yếu tố ảnh hưởng đến giá sản phẩm gồm:

• Khối lượng và quy cách mỏ neo.
• Nguồn gốc xuất xứ và nhà sản xuất.
• Tiêu chuẩn kỹ thuật và yêu cầu đăng kiểm.
• Chứng chỉ chất lượng đi kèm.
• Số lượng đặt hàng.
• Chi phí vận chuyển và thời gian giao hàng.

Do mỏ neo Hall có nhiều quy cách khác nhau, khách hàng nên cung cấp thông tin kỹ thuật để được báo giá chính xác. Giá cần được xác nhận theo đúng model, khối lượng, hồ sơ chất lượng và điều kiện giao hàng.

13. Mua mỏ neo Hall ở đâu?

Công ty TNHH Thương mại Hoàng Minh Tú cung cấp thông tin và tư vấn các sản phẩm phục vụ ngành hàng hải, trong đó có mỏ neo Hall theo nhu cầu của khách hàng.

Khi có nhu cầu mua mỏ neo Hall, khách hàng nên cung cấp các thông tin như khối lượng neo, bản vẽ kỹ thuật, tiêu chuẩn yêu cầu và số lượng đặt hàng để được hỗ trợ xác định quy cách phù hợp.

Hoàng Minh Tú tiếp nhận yêu cầu tư vấn và báo giá mỏ neo Hall, đồng thời hỗ trợ khách hàng trao đổi về thông số, hồ sơ chất lượng và phương án cung ứng theo từng đơn hàng.

Thông tin liên hệ

CÔNG TY TNHH THƯƠNG MẠI HOÀNG MINH TÚ

• Mã số thuế: 0319387954
• Địa chỉ: C9/5 Ấp 53, Xã Tân Nhựt, TP Hồ Chí Minh, Việt Nam
• Email: ctyhoangminhtu2804@gmail.com
• Hotline & Zalo: 0933 913 289

Khách hàng có nhu cầu tìm hiểu, tư vấn hoặc nhận báo giá mỏ neo Hall vui lòng liên hệ Hoàng Minh Tú để trao đổi về quy cách, số lượng và yêu cầu kỹ thuật của sản phẩm.

14. Câu hỏi thường gặp về mỏ neo Hall

Mỏ neo Hall là gì?

Mỏ neo Hall là loại mỏ neo tàu biển không ngáng, có thân neo và hai cánh neo có khả năng xoay. Khi được kéo trên nền đáy phù hợp, cánh neo cắm vào đất để tạo lực giữ tàu.

Mỏ neo Hall được làm bằng vật liệu gì?

Mỏ neo Hall thường được chế tạo bằng thép đúc hoặc vật liệu thép theo thiết kế của nhà sản xuất. Vật liệu cụ thể cần được xác định qua bản vẽ và chứng chỉ sản phẩm.

Mỏ neo Hall có những kích thước nào?

Mỏ neo Hall có nhiều kích thước và khối lượng khác nhau tùy theo nhà sản xuất và yêu cầu thiết kế tàu. Khi đặt hàng cần xác định chính xác khối lượng, bản vẽ và tiêu chuẩn áp dụng.

Mỏ neo Hall sử dụng cho loại tàu nào?

Mỏ neo Hall có thể được sử dụng trên tàu chở hàng, tàu vận tải, tàu dịch vụ và một số loại tàu chuyên dụng có hệ thống neo tương thích.

Mỏ neo Hall có phải là mỏ neo HHP không?

Không phải mọi mỏ neo Hall đều là mỏ neo HHP. HHP là phân loại theo khả năng giữ neo so với trọng lượng, cần được xác định theo tiêu chuẩn và chứng nhận tương ứng.

Mỏ neo Hall có cần bảo dưỡng không?

Có. Mỏ neo Hall cần được kiểm tra định kỳ, đặc biệt tại thân neo, cánh neo, chốt xoay và vị trí liên kết xích để phát hiện sớm các dấu hiệu mài mòn, ăn mòn hoặc hư hỏng.

Mua mỏ neo Hall cần cung cấp thông tin gì?

Khách hàng nên cung cấp khối lượng neo, bản vẽ kỹ thuật, tiêu chuẩn yêu cầu, số lượng, nguồn gốc mong muốn và yêu cầu về chứng chỉ để việc tư vấn và báo giá được chính xác.

15. Kết luận

Mỏ neo Hall là một trong những loại mỏ neo được sử dụng trong hệ thống neo tàu biển nhờ kết cấu không ngáng, cánh neo xoay và khả năng bố trí phù hợp với nhiều thiết kế tàu. Việc lựa chọn sản phẩm cần dựa trên khối lượng, kích thước, vật liệu, tiêu chuẩn kỹ thuật và điều kiện làm việc thực tế.
